Símbolos de electricidad: cómo leerlos y aplicarlos en diagramas

Los símbolos de electricidad son esenciales en la interpretación de diagramas y esquemas eléctricos. Conocer estos símbolos permite a ingenieros, técnicos y aficionados entender y diseñar circuitos de manera efectiva.

En este artículo, exploraremos los símbolos eléctricos más comunes y su importancia en el ámbito de la electricidad.

Cuál es el objetivo de la simbología eléctrica

Los símbolos gráficos en ingeniería eléctrica son una forma abreviada de representar gráficamente el funcionamiento o las interconexiones de un circuito.

Un símbolo gráfico representa la función de un componente del circuito. Se utilizan en diagramas unifilares, diagramas esquemáticos o elementales, o, según corresponda, en diagramas de conexión o cableado.

Se relacionan con listas de componentes, descripciones o instrucciones mediante designaciones.

¿Cómo leer diagramas?

Según mi experiencia, la única forma de entender los diagramas o planos eléctricos, es conocer lo que representa cada símbolo, no hay de otra. Y es lógico, ¿cómo vas a poder comprender algo que no sabes lo que está representando?

Cuando aprendemos a leer comenzamos aprendiendo las letras y el sonido que estas representan, solas y en conjunto, formando palabras.

Entonces, para aprender a leer diagramas lo primero que hay que hacer es saber lo que cada símbolo representa.

Debes conocer al dispositivo o componente que está representando el símbolo, y principalmente conocer su funcionamiento.

Algunos tips

Para aprenderte los símbolos y saber lo que representan puedes hacer lo siguiente:

1. Buscar los símbolos, ya sea en libros o en internet y que tenga escrito lo que representa, así como la imagen de abajo, la vamos a tomar de ejemplo. Tenemos el símbolo de lo que es una terminal o conexión.

2. Si no sabes lo que es una terminal o conexión te vas a ir a google y le preguntas lo que es.

3. Tienes que comprender la definición que se te de. Si no está claro, te toca seguir buscando, ya sea en libros o preguntándole a otras personas hasta que lo comprendas.

Y eso lo debes hacer con cada símbolo, no te tienes que aprender todos los símbolos eléctricos que existen, sólo apréndete los de tu interés.

Por ejemplo, si estás estudiando Ingeniería Eléctrica, te tienes que interesar más por los símbolos de transformadores, contactor, relés, etc, etc. Si estás estudiando Ingeniería Electrónica o Mecatrónica te vas a interesar más por los transistores, diodos, resistores, etc. etc.

Igualmente, si estás estudiando controles eléctricos no vas a estar interesado por los símbolos de las instalaciones eléctricas residenciales.

Espero haya quedado claro, digo, que está bien, mientras más conozcas mucho mejor, pero no te presiones, uno no lo puede saber todo en la vida.

Otra cosa obvia que debes saber es cómo funciona la electricidad, creo que esto es lo más importante y necesario para aprender a leer diagramas o planos, ya que si comprendes como funciona la electricidad y conoces los símbolos, te será muy fácil comprender la estructura de los diagramas.

¿Y dónde puedes encontrar los símbolos? La mayoría los encontrarás en las siguientes normas.

Normas de simbología eléctrica

Cada país se apega a ciertas normas que rigen la simbología eléctrica. A veces, los símbolos pueden variar de acuerdo a las normas.

Entre las normas existentes de simbología eléctrica se encuentran:

IEC 60617

Es una norma internacional publicada por la IEC (International Electrotechnical Commission). Se usa en Europa, Asia, África y muchos países de América Latina.

IEEE Std 315

Es un estándar conjunto entre IEEE (Institute of Electrical and Electronics Engineers), ANSI (American National Standards Institute) y CSA (Canadian Standards Association).

Se usa especialmente en EE. UU. y Canadá.

ISO 14617

Es una norma internacional publicada por la ISO (Organización Internacional de Normalización).

Se usa principalmente en áreas como ingeniería de procesos, petroquímica, minería, alimentos y bebidas, energía, automatización avanzada, diagramas P&ID, esquemas de control y supervisión, documentación técnica industrial. No importa el país.

NMX-J-136-ANCE

Es una norma mexicana que establece los símbolos gráficos utilizados en diagramas eléctricos. Es la versión nacional de una norma internacional y forma parte del marco técnico y normativo para la elaboración de planos eléctricos en México.

No es una norma oficial obligatoria (NOM), pero se recomienda y se usa como referencia en proyectos eléctricos formales, especialmente para cumplir con buenas prácticas en México.

Puedes encontrar simbología de estas normas en cualquier país, esto se debe a que los aparatos eléctricos, software, libros o cualquier producto que compremos, no todos estarán basados en la misma norma.

Por ejemplo, si compramos algún libro o software que fue hecho en USA, lo más probable es que la simbología eléctrica esté basada en la norma IEEE Std 315.

Entonces, es muy probable que a lo largo de nuestra vida nos encontremos con diagramas que estarán basados en diferentes normas.

Lo que si es seguro es que no encuentres algún diagrama que use simbología de dos o más normas diferentes a la vez.

Seas del país que seas te recomiendo que descargues estas normas, ya sea comprándolas o buscándolas en la red, seguramente las encontrarás gratis.

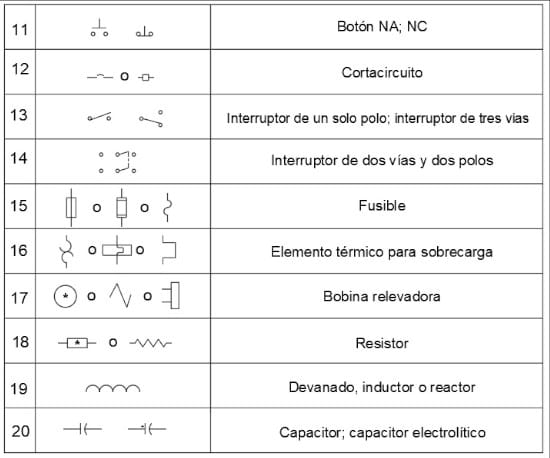

Principales Símbolos Gráficos para diagramas eléctricos

A continuación, se presentan algunos de los símbolos más comunes utilizados en diagramas eléctricos:

Puedes descargar estos símbolos para diagramas eléctricos en buena calidad y gratis en esta página.

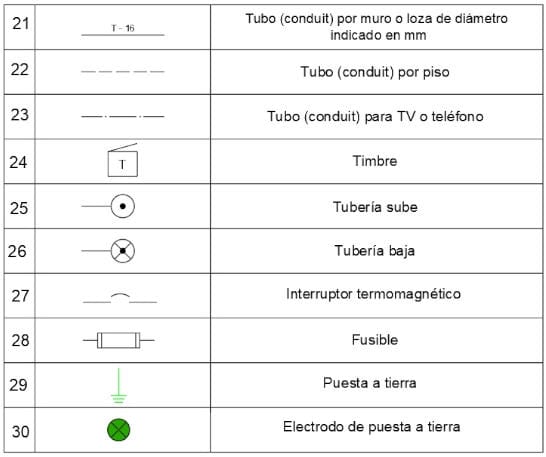

Simbología para planos eléctricos

Puedes descargar estos símbolos para planos eléctricos en buena calidad y gratis en esta página.

Prácticas de dibujo aplicables a los símbolos gráficos

Orientación

• El símbolo se puede voltear o reflejar, pero el texto no.

• Si el símbolo tiene la letra «R1», por ejemplo, esa etiqueta debe seguir siendo legible normalmente (no al revés ni reflejada).

Ancho de línea

El ancho de una línea no afecta el significado del símbolo. En casos específicos, se puede usar una línea más ancha (más gruesa) para enfatizar.

Ampliación o reducción

Un símbolo puede dibujarse en cualquier tamaño proporcional que se adapte a un dibujo en particular, dependiendo de la reducción o ampliación prevista. Si es esencial para fines de contraste, algunos símbolos pueden dibujarse relativamente más pequeños que los demás símbolos en un diagrama. Se recomienda usar solo dos tamaños en un diagrama.

Conclusión

Los símbolos de electricidad son herramientas esenciales que permiten a los profesionales del sector diseñar, construir y mantener sistemas eléctricos de manera eficiente. Conocer y entender estos símbolos es fundamental para cualquier persona involucrada en la ingeniería eléctrica o electrónica. Asegúrate de utilizar siempre símbolos estandarizados para garantizar la claridad y la precisión en tus proyectos.
