Interruptor Diferencial: Guía para una Protección Eléctrica Efectiva

En el mundo de la electricidad, la seguridad es primordial. El interruptor diferencial, también conocido como interruptor de circuito de falla a tierra (RCD por sus siglas en inglés), es un componente esencial para garantizar la seguridad eléctrica en hogares, oficinas y entornos industriales.

¿Qué es un Interruptor Diferencial?

Un interruptor diferencial es un dispositivo diseñado para proteger contra corrientes de fuga a tierra. Funciona monitoreando la corriente que entra y sale de un circuito. Si detecta una diferencia significativa entre estas corrientes, lo que indica una fuga a tierra, el interruptor se activa, cortando rápidamente la corriente y evitando posibles accidentes eléctricos.

Interruptor diferencial para que sirve

Sirve principalmente para proteger a las personas y a los equipos eléctricos contra las descargas eléctricas y posibles incendios derivados de fallas en el aislamiento o fugas de corriente. Aquí te detallamos sus principales funciones y propósitos:

Funciones Principales del Interruptor Diferencial

1. Protección contra Descargas Eléctricas:

   • Protección a Personas: Si una persona entra en contacto accidental con una parte energizada (por ejemplo, un cable pelado), el interruptor diferencial detecta la fuga de corriente a través del cuerpo de la persona hacia tierra y desconecta el circuito rápidamente, evitando o minimizando el riesgo de electrocución.
   • Sensibilidad a Corrientes de Fuga: Los interruptores diferenciales están diseñados para detectar corrientes de fuga muy pequeñas (generalmente entre 10 mA y 30 mA), mucho menores que las que causarían un disyuntor o fusible convencional.

2. Prevención de Incendios:

   • Detección de Fugas a Tierra: Las fugas de corriente pueden calentar los materiales inflamables cercanos, como el aislamiento de los cables o materiales de construcción, lo que puede llevar a un incendio. El interruptor diferencial desconecta el circuito cuando detecta estas fugas, previniendo el riesgo de incendio.

3. Protección de Equipos Eléctricos:

   • Evitar Daños en Equipos: Las fugas de corriente o fallos en el aislamiento pueden dañar los equipos eléctricos conectados. El interruptor diferencial ayuda a proteger estos equipos al desconectar el suministro eléctrico cuando se detecta una fuga de corriente.

4. Cumplimiento de Normas de Seguridad:

   • Requisitos Legales y Normativos: En muchas jurisdicciones, la instalación de interruptores diferenciales es un requisito legal o normativo en nuevas construcciones y renovaciones para cumplir con los estándares de seguridad eléctrica.

5. Facilidad de Mantenimiento y Prueba:

   • Botón de Prueba: Los interruptores diferenciales están equipados con un botón de prueba que permite al usuario verificar su correcto funcionamiento. Al presionar este botón, se induce una pequeña corriente de prueba que debería causar el disparo del interruptor si está funcionando adecuadamente.

¿Cómo funciona un interruptor diferencial?

Su funcionamiento se basa en la detección de diferencias de corriente entre los conductores activos (fase y neutro) de un circuito.

Principio de Funcionamiento

1. Medición de la Corriente: El interruptor diferencial mide la corriente que pasa por el conductor de fase (la corriente que entra en el circuito) y la corriente que pasa por el conductor neutro (la corriente que regresa del circuito).
2. Diferencia de Corriente: En condiciones normales de operación, la corriente que entra por el conductor de fase debe ser igual a la corriente que regresa por el conductor neutro. Si hay una diferencia entre estas dos corrientes, significa que parte de la corriente está fluyendo a tierra, lo cual puede ser peligroso.
3. Detección y Desconexión: Si el interruptor diferencial detecta una diferencia de corriente que supera un umbral preestablecido (generalmente entre 10 mA y 30 mA), interpreta esto como una posible fuga de corriente. Para evitar posibles riesgos de electrocución, el interruptor se dispara automáticamente, desconectando el circuito eléctrico.

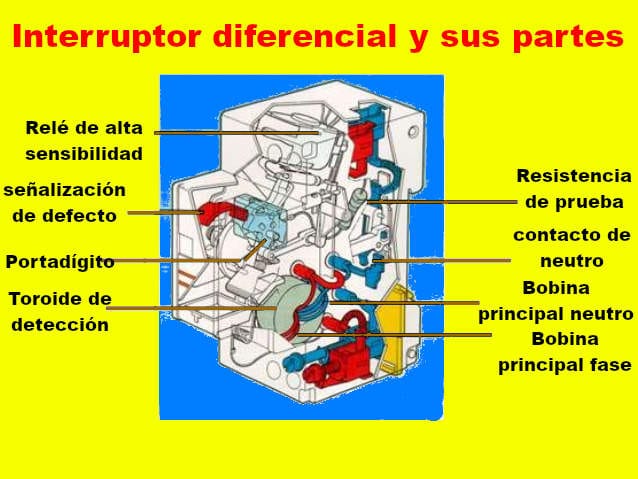

Interruptor diferencial y sus partes

1. Transformador Toroidal:

   • Núcleo Toroidal: Es un anillo de material ferromagnético alrededor del cual se enrollan las bobinas.
   • Bobinas de Fase y Neutro: Dos bobinas enrolladas alrededor del núcleo toroidal, una para el conductor de fase y otra para el conductor neutro. La corriente que pasa a través de estas bobinas induce un campo magnético en el núcleo.
   • Bobina de Detección: Una tercera bobina que detecta cualquier diferencia en el campo magnético generado por las bobinas de fase y neutro. Si hay una diferencia de corriente, esta bobina genera una señal que se usa para activar el disparo del interruptor.

2. Relé de Disparo:

   • Mecanismo de Activación: Recibe la señal de la bobina de detección y activa el mecanismo de disparo.
   • Contactos de Conmutación: Se abren para interrumpir el circuito cuando se detecta una corriente de fuga.

3. Mecanismo de Conexión/Desconexión:

   • Palanca o Botón Manual: Permite al usuario restablecer el interruptor después de un disparo o realizar una desconexión manual.
   • Mecanismo de Resorte: Activa los contactos de conmutación para desconectar el circuito rápidamente cuando se detecta una falla.

4. Carcasa:

   • Material Aislante: Protege los componentes internos y evita el contacto accidental con partes energizadas.
   • Indicadores Visuales: Algunos interruptores diferenciales tienen indicadores que muestran el estado del dispositivo (conectado, desconectado, disparado).

5. Terminales de Conexión:

   • Entrada de Fase y Neutro: Terminales para conectar los cables de entrada de fase y neutro.
   • Salida de Fase y Neutro: Terminales para conectar los cables de salida hacia la carga.

6. Botón de Prueba:

   • Permite simular una fuga de corriente para verificar el correcto funcionamiento del interruptor diferencial. Al presionar este botón, se induce una pequeña corriente de prueba que debería causar el disparo del interruptor si está funcionando correctamente.

Desventajas del Interruptor Diferencial

1. Desconexiones Inesperadas

   • Falsos Positivos: En algunos casos, los interruptores diferenciales pueden dispararse debido a pequeñas fugas de corriente no peligrosas, causando desconexiones inesperadas y posibles interrupciones en el suministro eléctrico.

2. Costo Inicial

   • Inversión: Pueden ser más costosos que otros dispositivos de protección eléctrica, lo que puede ser una consideración importante en proyectos con presupuestos ajustados.

3. Mantenimiento y Pruebas Recurrentes

   • Verificación Regular: Requieren pruebas regulares para asegurarse de que funcionan correctamente, lo que puede suponer un trabajo adicional para el mantenimiento del sistema eléctrico.

4. Sensibilidad a Condiciones Ambientales

   • Entorno: En ambientes muy húmedos o polvorientos, la sensibilidad del interruptor puede aumentar, provocando disparos más frecuentes y posibles interrupciones.

5. Limitaciones Técnicas

   • Capacidad de Corriente: No pueden manejar corrientes muy altas por sí solos y generalmente deben ser usados junto con otros dispositivos de protección como disyuntores de sobrecorriente.
   • No Protege Contra Sobrecargas o Cortocircuitos: Los interruptores diferenciales no están diseñados para proteger contra sobrecargas o cortocircuitos. Se necesita un disyuntor adicional para estas protecciones.

Interruptor diferencial y la corriente de fuga

La corriente de fuga en el contexto de un interruptor diferencial se refiere a una corriente no deseada que fluye desde un circuito eléctrico hacia tierra o hacia cualquier conductor no intencionado. Esta corriente es una señal de que hay un problema en el aislamiento de los conductores o en algún dispositivo conectado al circuito.

Ejemplos de Situaciones que Causan Corriente de Fuga

1. Cable Dañado: Un cable con el aislamiento roto puede permitir que la corriente fluya hacia un objeto conductor cercano o hacia la tierra.
2. Aparato Defectuoso: Un electrodoméstico con una falla interna puede tener una fuga de corriente hacia su carcasa, que puede ser peligrosa si alguien toca el aparato.
3. Humedad o Agua: La presencia de humedad o agua puede crear un camino conductivo para la corriente, causando una fuga.
4. Materiales Deteriorados: Con el tiempo, el aislamiento de cables y componentes eléctricos puede deteriorarse, aumentando el riesgo de corrientes de fuga.

Amperaje de interruptores diferenciales

Los interruptores diferenciales vienen en una variedad de amperajes para adaptarse a diferentes necesidades y aplicaciones. A continuación, detallamos algunos de los amperajes comerciales más comunes para los interruptores diferenciales:

Amperajes Comerciales Comunes de Interruptores Diferenciales

1. Interruptores Diferenciales de Baja Capacidad

   • 10 A
   • 16 A
   • 20 A

   Estos amperajes se utilizan típicamente en circuitos de iluminación o en aplicaciones residenciales con cargas bajas.

2. Interruptores Diferenciales de Capacidad Media

   • 25 A
   • 32 A
   • 40 A

   Son comunes en aplicaciones residenciales y comerciales para proteger circuitos de tomacorrientes y aparatos de mediana potencia.

3. Interruptores Diferenciales de Alta Capacidad

   • 50 A
   • 63 A
   • 80 A

   Estos amperajes se utilizan en aplicaciones comerciales e industriales, donde las cargas eléctricas son mayores.

4. Interruptores Diferenciales de Muy Alta Capacidad

   • 100 A
   • 125 A

   Utilizados en instalaciones industriales y comerciales grandes, donde se requiere proteger circuitos con altas demandas de corriente.

Sensibilidad de Corriente de Fuga (Umbral de Disparo)

Además de los amperajes nominales, es importante considerar la sensibilidad del interruptor diferencial, que se refiere a la corriente de fuga mínima que puede detectar y que provocará su disparo. Los valores comunes de sensibilidad son:

• 10 mA: Usado principalmente en aplicaciones muy sensibles, como en circuitos de protección personal, especialmente en baños y áreas húmedas.
• 30 mA: El valor más común para protección contra descargas eléctricas en instalaciones residenciales y comerciales.
• 100 mA: Utilizado en algunas aplicaciones industriales o comerciales para protección adicional contra incendios.
• 300 mA: Utilizado principalmente para protección contra incendios en instalaciones industriales y comerciales, donde la protección personal ya está asegurada por otros medios.

Cómo elegir un interruptor diferencial

Elegir un interruptor diferencial adecuado es crucial para asegurar la protección y el buen funcionamiento de la instalación eléctrica. Estos son los pasos y consideraciones clave para elegir el interruptor diferencial correcto:

Pasos para Elegir un Interruptor Diferencial

1. Determinar la Carga del Circuito:

   • Amperaje Nominal: Identifica la carga total del circuito que necesitas proteger. La suma de las corrientes nominales de todos los aparatos y dispositivos conectados al circuito te dará una idea del amperaje necesario.

2. Seleccionar la Sensibilidad Adecuada:

   • Corriente de Fuga: La sensibilidad del interruptor diferencial se refiere a la corriente de fuga mínima que puede detectar. Los valores comunes son 10 mA, 30 mA, 100 mA, y 300 mA.
     • 10 mA: Protección muy sensible, ideal para áreas húmedas y entornos de riesgo, como baños y cocinas.
     • 30 mA: Protección estándar para la mayoría de las aplicaciones residenciales y comerciales.
     • 100 mA: Utilizado en aplicaciones industriales para protección adicional contra incendios.
     • 300 mA: Principalmente para la protección contra incendios en instalaciones industriales.

3. Tipo de Instalación:

   • Monofásica o Trifásica: Verifica si la instalación es monofásica o trifásica. Los interruptores diferenciales deben coincidir con el tipo de instalación.
   • Número de Polos: Para una instalación monofásica, generalmente se usa un interruptor diferencial bipolo (2P). Para una instalación trifásica, se usa un interruptor tetrapolar (4P).

4. Normativas y Reglamentaciones Locales:

   • Asegúrate de que el interruptor diferencial cumpla con las normativas y reglamentaciones locales de seguridad eléctrica. Consulta con un profesional si no estás seguro de los requisitos.

5. Características Adicionales:

   • Con Diferencial y Sobrecorriente Integrado: Algunos interruptores diferenciales también incluyen protección contra sobrecorriente, lo que puede ser conveniente para ciertas aplicaciones.
   • Botón de Prueba: Asegúrate de que el interruptor tenga un botón de prueba para verificar su correcto funcionamiento periódicamente.

Consejos Adicionales

• Consulta con un Profesional: Siempre es recomendable consultar con un electricista calificado o un ingeniero eléctrico para asegurarse de que estás seleccionando el interruptor diferencial adecuado para tus necesidades específicas.
• Calidad y Marca: Elige interruptores diferenciales de fabricantes reconocidos y de alta calidad para asegurar la fiabilidad y durabilidad del dispositivo.
• Compatibilidad con Otros Dispositivos: Verifica que el interruptor diferencial sea compatible con otros dispositivos de protección y control instalados en el sistema eléctrico, como disyuntores y relés.

Ejemplo de Selección

Supongamos que necesitas elegir un interruptor diferencial para una instalación residencial estándar:

• Carga del Circuito: La carga total es de aproximadamente 40 A.
• Sensibilidad: Para una vivienda, la sensibilidad de 30 mA es generalmente adecuada para proteger contra descargas eléctricas.
• Tipo de Instalación: La instalación es monofásica.
• Número de Polos: Necesitas un interruptor diferencial bipolo (2P).

En este caso, un interruptor diferencial de 40 A, 30 mA, bipolo sería una elección adecuada. Si ese valor de 40A no es un valor de capacidad de carga comercial entonces se elige el inmediato superior.

Clases de interruptores diferenciales

Los interruptores diferenciales se clasifican en varias clases según el tipo de corriente de fuga que pueden detectar. Aquí te presentamos las clases más comunes:

Clases de Interruptores Diferenciales

1. Clase AC

   • Detección: Detectan corrientes residuales alternas (AC).
   • Aplicaciones: Son adecuados para la mayoría de las aplicaciones residenciales estándar, donde se espera que las corrientes de fuga sean únicamente corrientes alternas.
   • Símbolo: Tienen un símbolo de onda senoidal en el interruptor.

2. Clase A

   • Detección: Detectan corrientes residuales alternas (AC) y corrientes residuales pulsantes de componente continua (DC).
   • Aplicaciones: Son más adecuados para proteger circuitos con cargas electrónicas, como computadoras, lavadoras, y otros dispositivos que puedan generar corrientes de fuga pulsantes.
   • Símbolo: Tienen un símbolo de onda senoidal con dos mitades de onda rectificadas.

3. Clase B

   • Detección: Detectan corrientes residuales alternas (AC), pulsantes de componente continua (DC) y corrientes residuales continuas (DC) suaves.
   • Aplicaciones: Son usados principalmente en aplicaciones industriales donde hay equipos como inversores, variadores de frecuencia, cargadores de vehículos eléctricos y equipos médicos que pueden generar corrientes de fuga DC.
   • Símbolo: Tienen un símbolo de onda senoidal, una onda senoidal rectificada y una línea recta.

4. Clase F

   • Detección: Similar a la clase A, pero con una mayor capacidad para soportar corrientes residuales pulsantes de alta frecuencia.
   • Aplicaciones: Utilizados en instalaciones que incluyen equipos con convertidores de frecuencia, como electrodomésticos modernos y sistemas de climatización.
   • Símbolo: Tiene un símbolo de onda senoidal con dos mitades de onda rectificadas y una indicación de alta frecuencia.

5. Clase S (Selectiva)

   • Detección: Diseñados para actuar con un retraso en el tiempo, permitiendo la coordinación selectiva con otros dispositivos de protección diferencial en la misma instalación.
   • Aplicaciones: Se utilizan en instalaciones donde es importante evitar la desconexión simultánea de todos los circuitos en caso de una falla, como en edificios grandes o instalaciones industriales.
   • Símbolo: Similar al símbolo de la clase A o AC, pero con una indicación de selectividad (letra «S»).

Selección de la Clase Adecuada

• Clase AC: Para aplicaciones residenciales estándar sin dispositivos electrónicos sofisticados.
• Clase A: Para aplicaciones con dispositivos electrónicos comunes, como lavadoras, computadoras, y otros aparatos que puedan generar corrientes de fuga pulsantes.
• Clase B: Para aplicaciones industriales y comerciales con equipos que puedan generar corrientes de fuga DC, como variadores de frecuencia, inversores, y cargadores de vehículos eléctricos.
• Clase F: Para aplicaciones con equipos modernos de alta frecuencia y convertidores de frecuencia.
• Clase S: Para instalaciones que requieren coordinación selectiva para evitar desconexiones innecesarias en sistemas complejos.

Tipos de Interruptores Diferenciales

1. Tipo A: Diseñados para proteger contra corrientes senoidales alternas, son adecuados para aplicaciones domésticas.
2. Tipo AC: Ofrecen protección contra corrientes senoidales alternas y son comunes en hogares y oficinas.
3. Tipo B: Proporcionan protección adicional contra corrientes pulsantes continuas y son ideales para entornos industriales.

Conclusión

El interruptor diferencial es un componente clave en la seguridad eléctrica, proporcionando protección contra corrientes de fuga a tierra. Su instalación y mantenimiento adecuados son cruciales para garantizar su eficacia. Al integrar interruptores diferenciales en tus instalaciones eléctricas, estás tomando medidas significativas para proteger a las personas, prevenir incendios y preservar la integridad de tus equipos eléctricos.
